Plăci compactoare

PREZENTARE

Gama de plăci reversibile Weber este dotată cu control hidraulic infinit variabil al parametrilor de lucru şi are multe caracteristici distinctive, care fac din aceste plăci utilajul ideal pentru profesionişti.

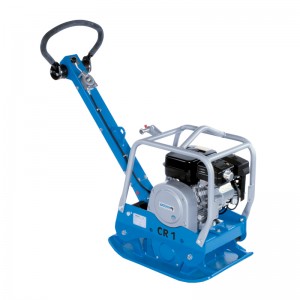

Plăcile reversibile asigură o viteză mare de lucru, performanţe superioare, eficienţă şi fiabilitate impresionante. Caracteristica specială a acestor plăci este faptul că pot compacta straturi de adâncime mare. Utilizarea acestora este recomandată pentru compactarea nisipului în amestec, pietrişului, pietrei sparte, a solurilor granulare uşor sau mediu coezive, pavajelor cu piatra naturală sau artificială şi a asfaltului (modelele CR1, CR2).

Sunt testate în fabrică înainte de livrare în vederea eliminării defectelor de fabricaţie. Sunt primele plăci compactoare reversibile din lume prevăzute cu sistemul de control în timp real al gradului de compactare – COMPATROL.

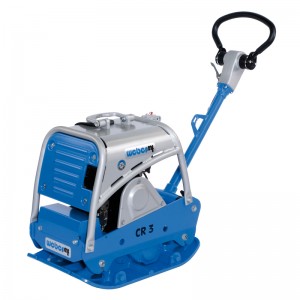

Utilizare kit de roţi pe CR 3

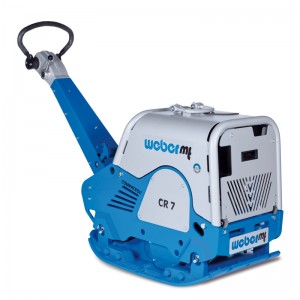

Noua placă reversibilă CR 7



APLICAŢII

• compactarea terasamentelor în cazul lucrărilor grele: autostrăzi, fundaţii, drumuri;
• compactarea solului de orice tip, pietrişului şi pavelelor;
• compactarea asfaltului, pentru plombări.

Principiu de funcţionare plăci compactoare reversibile Weber MT (ex. CR 7)

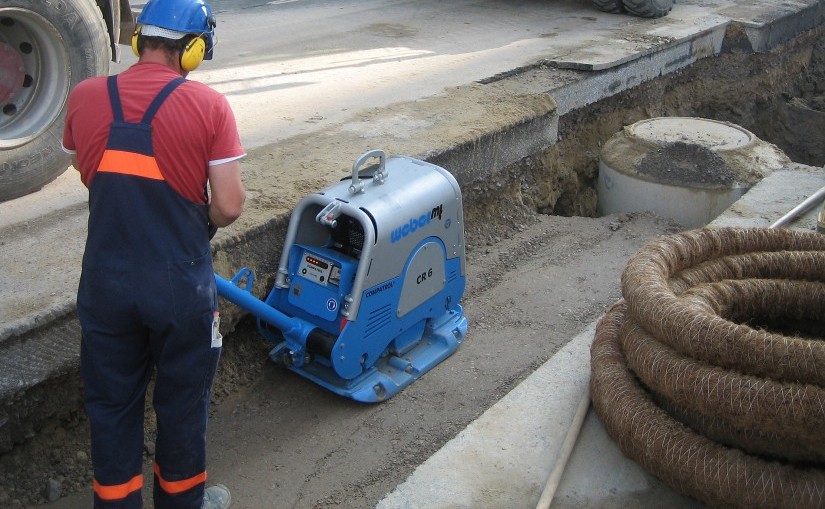

CR 6 H în lucru!

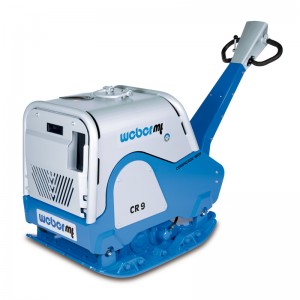

CR 9 în lucru!



AVANTAJE

COMPATROL – primul sistem de control al compactarii in timp real!





COMPATROL CCD
COMPATROL CCD este primul sistem de control în timp real al gradului de compactare, pentru plăci compactoare reversibile de sol. Prin principalele avantaje enumerăm:

• acoperirea este completă, nici o zonă nerămânând necontrolată. Sistemul permite evaluarea uniformităţii compactarii, ajutând la descoperirea şi eliminarea punctelor slabe;
• asigurarea calităţii este posibilă şi pe zone limitate (rigole, şanturi, zone de pământ de umplutură, terasamente, acostamente etc.);
• economii de cheltuieli şi manoperă, deoarece se reduc la minim compactarea excesivă şi refacerea lucrării;
• sistemul verifică şi buna funcţionare a motorului;
• operatorul înţelege cu uşurinţă rezultatul compactării indicat pe afişaj.

Pot fi echipate cu COMPATROL CCD plăcile compactoare reversibile de sol CR 6 -> CR 9.



COMPATROL MSM
COMPATROL MSM – combină controlul compactării deja dovedit de COMPATROL CCD cu avantajele maşinii şi managementul întreţinerii. Printre principalele avantaje enumerăm:

• defecţiunile sunt imediat afişate şi pot fi reparate din timp. Detectarea defecţiunilor tehnice se face uşor, întrucât locaţia posibilei defecţiuni este afişată;
• indicatorul de service reduce riscul ca utilajul să se strice din neglijenţă sau din cauza întreţinerii necorespunzătoare;
• timpul de operare al utilajului este înregistrat. Companiile de închiriere pot factura clienţilor perioada exactă de închiriere;
• un cip permite pornirea motorului simplu şi uşor. În plus, cipul poate fi codat pentru a proteja antifurt compactorul de sol.

Pot fi echipate cu COMPATROL MSM plăcile compactoare reversibile de sol CR 6 -> CR 9.



Levier de comanda simplu şi robust
Este amplasat pe bara de ghidare fiind în acelaşi timp uşor accesibil operatorului şi protejat împotriva loviturilor. Cablurile de comandă şi furtunurile hidraulice sunt înglobate în interiorul barei de ghidare, fiind astfel complet protejate.



Protecţie antivibraţii
Braţul de ghidare, prevăzut cu tampoane antivibraţie supradimensionate, oferă şi posibilitatea de blocare verticală pentru transport şi depozitare uşoară.



Placă de bază cu autocurăţare
La modelele mici sunt prezente nervurile de autocurăţare, iar modelele mai mari au placa de bază special concepută astfel încât să împiedice depunerile de material, păstrând constante caracteristicile de compactare, indiferent de solul compactat.



Cadru de protecţie complet închis (CR 6 – CR 10), prevăzut cu ochi de ridicare supradimensionat
Oferă maxim de protecţie având capace laterale detaşabile în vederea accesului uşor pentru întreţinere. Ochiul de ridicare supradimensionat permite transportul cu motostivuitorul sau macaraua.



Contact de pornire (modelele diesel)
Oferă supraveghere continuă datorită existenţei contorului de ore de funcţionare, încărcătorului de acumulatori, senzorului de presiune ulei şi functiei stand-by.



Bara de ghidare ajustabila pe inaltime
Bara de ghidare proiectata ergonomic permite operatorului sa lucreze mult mai mult fara sa simta oboseala. in plus, bara de ghidare poate fi ajustata in functie de inaltimea operatorului.



Buton de siguranţă (CR 9)
Prin apăsarea butonului roşu puteţi schimba direcţia de la compactarea înapoi la compactarea înainte, la contactul cu piciorul, pentru a evita strivirea acestuia.



Ambreiaj centrifugal cu autotensionarea curelei de transmisie
Măreşte intervalul dintre revizii, aducând economii substanţiale. Ambreiajul preia întinderea curelei, astfel încât transmiterea cuplului este tot timpul optimă.



Control hidraulic infinit variabil
Permite compactarea precisă chiar şi în condiţii grele de şantier. Acţionarea vibratorului hidraulic se face extrem de precis, fără uzură în timp. Se elimină astfel cablurile care se gripează sau se rup. CR 9 iese din mulţime, cu noul control electro-hidraulic, infinit variabil, care permite trecerea precisă şi rapidă de la compactarea înainte la compactarea înapoi.



Supapa pentru schimbarea ecologică a uleiului de motor
Scurgerea uleiului uzat din motor se face uşor şi simplu. Deşi gabaritul plăcilor este foarte mare, datorită supapei, schimbul uleiului nu necesită accesorii suplimentare.



Talpă poliuretanică autotensionabilă
Oferă posibilitatea compactării precise şi confortabile în ambele direcţii.





DATE TEHNICE



* În lucrul cu plăci extensie (opţional).



* CR 6: lăţimea de lucru poate fi redusă la 45 cm prin demontarea plăcilor extensie şi mărită la 70 cm cu plăcile extensie perechi (opţionale). CR 7: lăţimea de lucru poate fi mărită la 80 cm cu plăcile extensie perechi (opţionale).

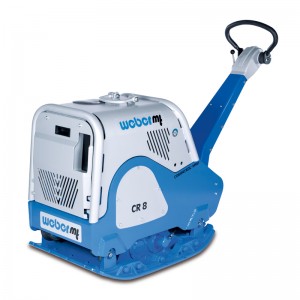

* CR 8/CR 9: lăţimea de lucru poate fi mărită la 85/90 cm cu plăcile extensie perechi (opţionale).

* Lăţimea de lucru poate fi redusă la 70 cm prin demontarea plăcilor extensie şi mărită la 95 cm cu plăcile extensie perechi (opţionale).
